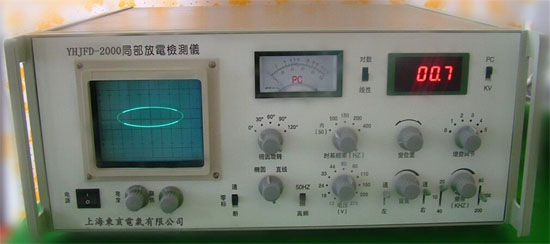

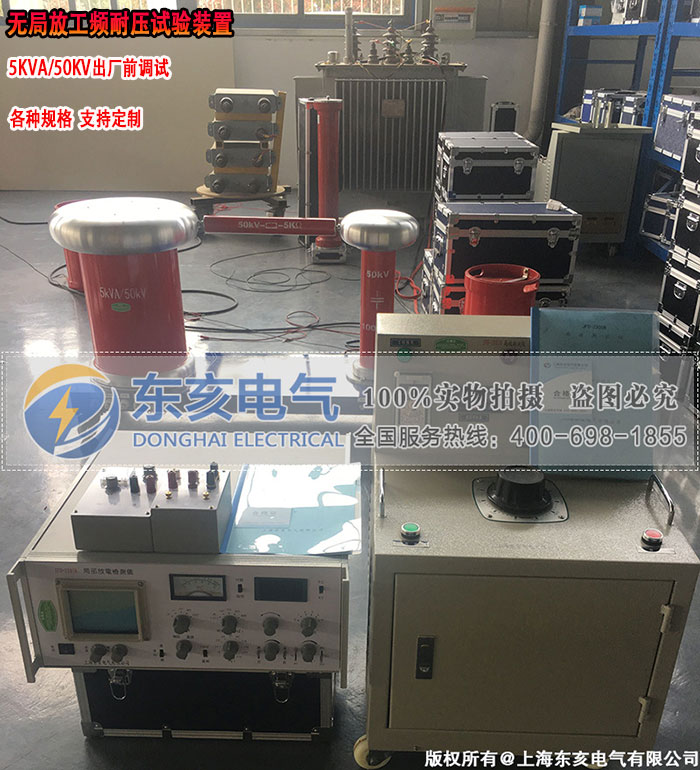

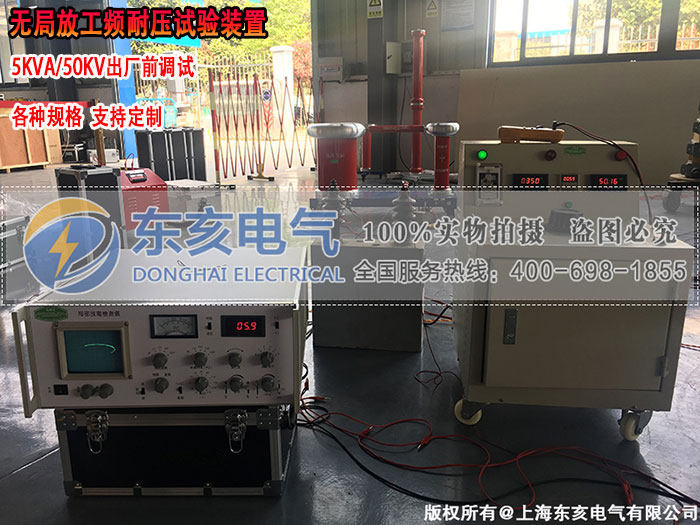

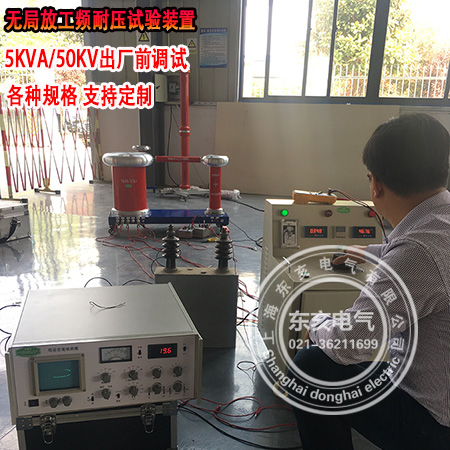

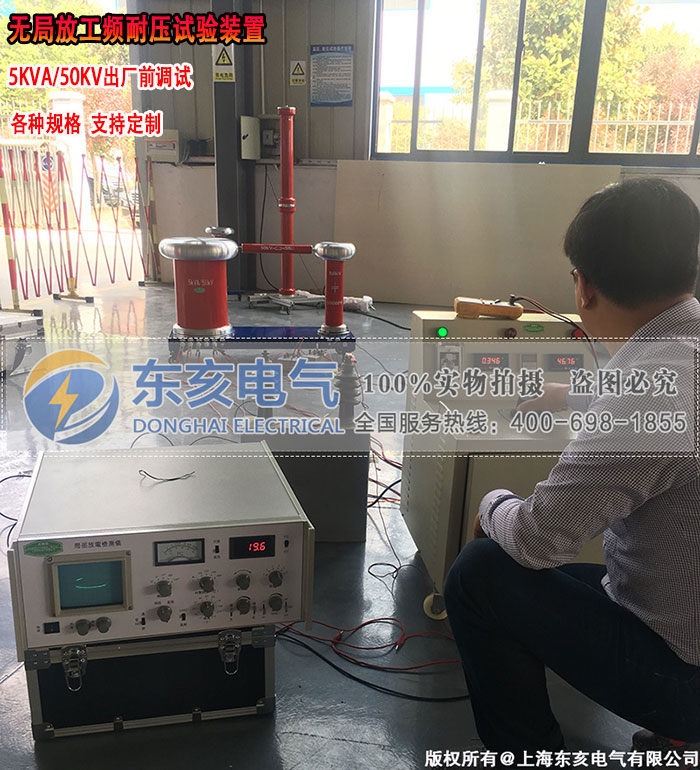

（一）、局部放电检测仪
关键词：时基频率，显示方式，变带测量功能。
1、时基频率：频率50、100、150、200、400Hz五档可选。
2、显示方式：分椭圆，扩展，直线三种，并可旋转360°。
3、变带测量功能：集成化设计，覆盖10KHz~300KHz，符合国际电工委员会（IEC60270）标准。
技术参数：
1、可测试品的电容量范围6pF~250uF
2、检测灵敏度及允许电流（见输入单元）
3、椭圆扫描时基
（1）频率50（内）、100、150、200、400Hz
（2）旋转：以30°为一档，可旋转360°
（3）工作方式：椭圆——扩展——直线
（4）高频时基椭圆可按输入电压（10～250V）调节至正常大小，其摄取功率<1伏安，并有过载自动保护装置
4、显示单元
采用124×104mm2矩形示波管，有亮度与聚焦调节旋钮
5、放大器
（1）3dB低频端频率fL：10、20、40KHz任选
（2）3dB高频端频率fH：80、200、300KHz任选
（3）增益调节，粗调6档，档间增益差20±1dB，细调范围>20dB
（4）正负脉冲响应不对称性<1dB
6、时间窗
（1）窗宽：可调，50Hz下15°～150°
（2）窗位置：每一窗可旋转0°～170°
（3）两个时间窗可分别或同时开
7、脉冲峰值表
（1）线性刻度指针式表头0—100 误差±5%（以满刻度计）
（2）对数刻度指针式表头0—10—100 误差±5%（以满刻度计）
（3）数字表头：以3位半LED数字表显示0—100 误差：±3%（以满刻度计）
8、试验电压表
（1）量程100KV（用100KV电压表电阻R）
（2）显示：3位半数字电压表
（3）误差：±3%
9、零标系统
（1）内部零标发生器的零标志可变换极性，并可旋转0～180°以使本电压电阻R产生的真零标位置极性相符
（2）零标志与所有椭圆扫描频率相一致
10、结构
（1）体积530×550×220mm3
（2）重量：约22kG
11、电源电压
交流220V（50Hz±10%）
12、使用环境
环境温度-5～+45℃，相对湿度≤85%RH
（二）校正脉冲发生器
型号：JZF-10
输出电荷量档位：5 pC、10 pC、20 pC 、50 pC
极性：正负交替
重复频率：1.2kHz
频率变化范围：>±100Hz
脉冲上升沿时间：<60nS
脉冲下降沿时间：>100uS
注入电容：10pF 电容误差Ec≤±４％
方波电压幅度误差Eu≤±４％（50pC档位）
校正电荷误差Eq=(Eu2+Ec2)1/2 ≤±5％
尺寸：160×125×50mm3
重量：0.5kg
电池：6F22 9V
（三）、输入单元（检测阻抗）
输入单元是将放电试验回路中的放电信息检测出来的重要单元，亦称为检测阻抗。本输入单元从1号~12号，及7R，能符合IEC270所推荐的几种局部放电的检测方法（并联法、串联法、平衡法等）。本输入单元采用高频变压器的双调谐式输入回路，初次级均为LCR回路，其初级电感量在局放仪的放大器频带内与试验电路的等效电容相调谐。
输入单
元序号 调谐电容范围 灵敏度（PC）
（不平衡电路） 允许电流有效值
不平衡电路 平衡电路
3 100～400～1500PF 0.06 120mA 1A

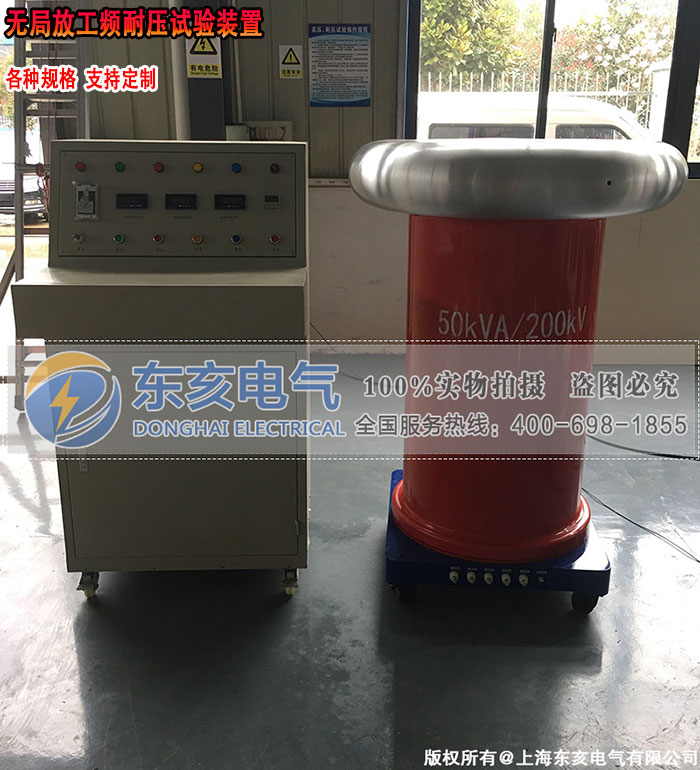

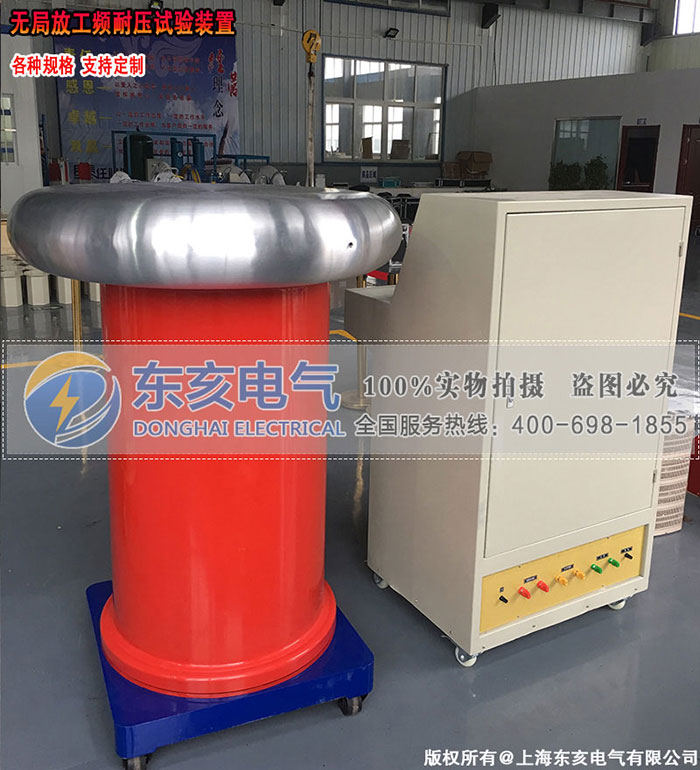

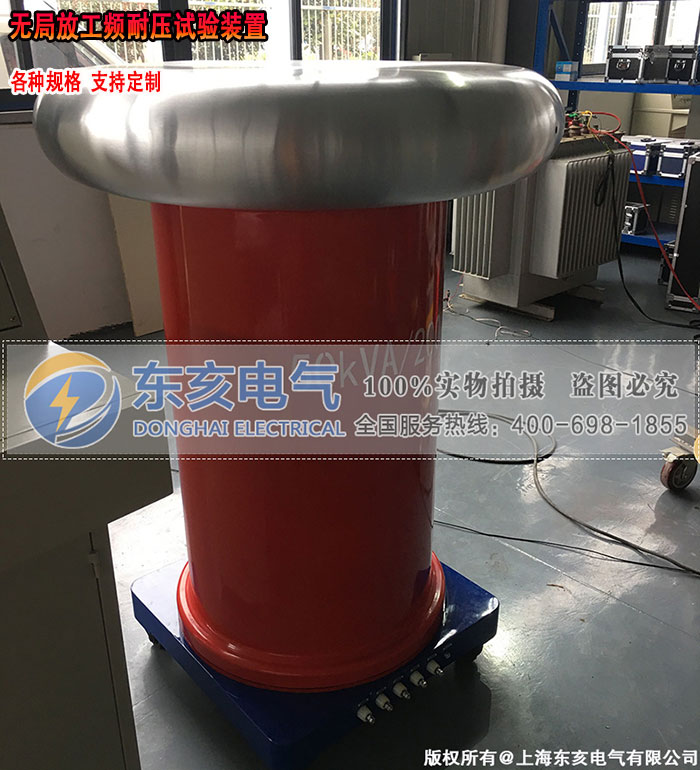

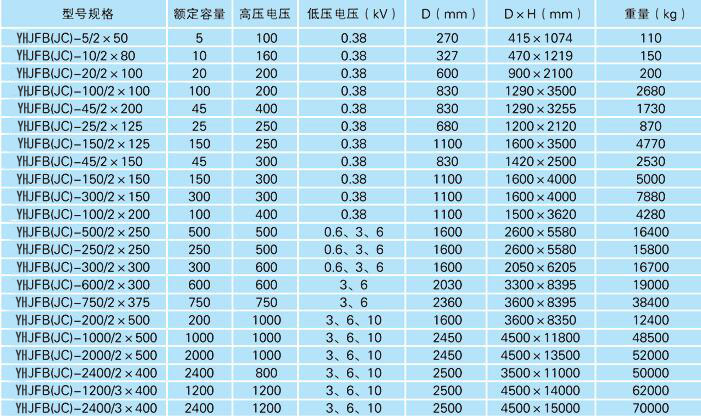

（四）、工频无晕试验变压器
型号：YWDT-50／250
额定容量：50kVA
额定输入电压：0.38kV 额定输入电流：131.6A
额定输出电压：250kV 额定输出电流：0.2A
测量绕组电压：250V
联结组：II0 冷却方式：ONAN
允许运行时间： 100％UNIN 运行60min
70% UNIN 连续运行
相数：单相 频率：50Hz
局部放电量：100％UN ≤5PC
产品结构：真空浇注环氧筒式

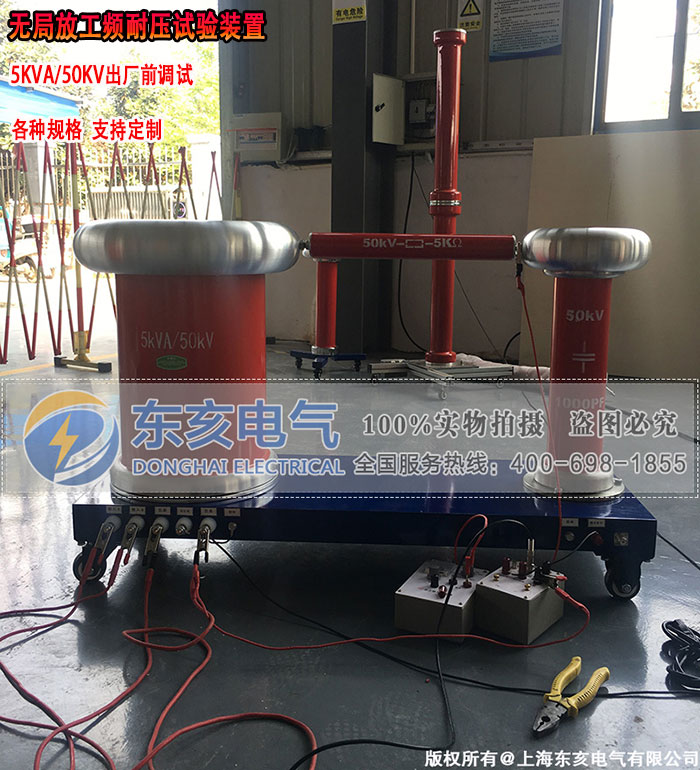

（五）、无局放保护电阻
保护电阻连接在试验变压器与分压电容器之间用来限制试品闪络时的短路电流，保护试品及试验变压器。
结构为绝缘筒骨架，金属丝缠绕，两端装有均压环。
型号：RD-250-0.2
额定电压：250kV
额定电流：0.2A
电阻值：4kΩ
运行时间：1h
温升：额定条件运行时，电阻表面温升不大于55K。
（六）、无局放电容分压器（兼耦合电容器）
型号：FOF-250-400
额定电压：250kV
高压臂电容量：400pF
标称分压比：1000：1
电容器在额定电压UN下可连续运行1小时
电容器介质损耗角正切值:在20℃N0.9─1.1UN下不大于0.002
电容器短时工频耐压值为1.1UN
电容器在标称值100%电压下的局部放电量不大于5PC
介质损耗：≤0.5％
测量精度：≤±1％
（七）、电动滤波调压装置
1、电动柱式调压器（内置于电动滤波调压装置内）
型号：TEDG-50
额定容量：50kVA
额定电压：输入：0.38kV 输出：0-0.42kV
额定电流：输入：131.6A 输出：119.0A
相数：单相 频率：50Hz
冷却方式：干式自冷
波形畸变率：≤3％
2、电源隔离滤波器（内置于电动滤波调压装置内）
本设备由三重静电屏蔽的高耐压隔离变压器和高品质低通滤波器组成，对局部放电检测仪所用的频带范围均能保证有60dB的衰减效果。
额定容量：50kVA
额定输入电压：0.38kV 额定输入电流：131.6A
额定输出电压：0.38kV 额定输出电流：131.6A
相数：单相 频率：50Hz
衰减特性：10kHz-1MHz≥20-60dB
冷却方式：自然冷却

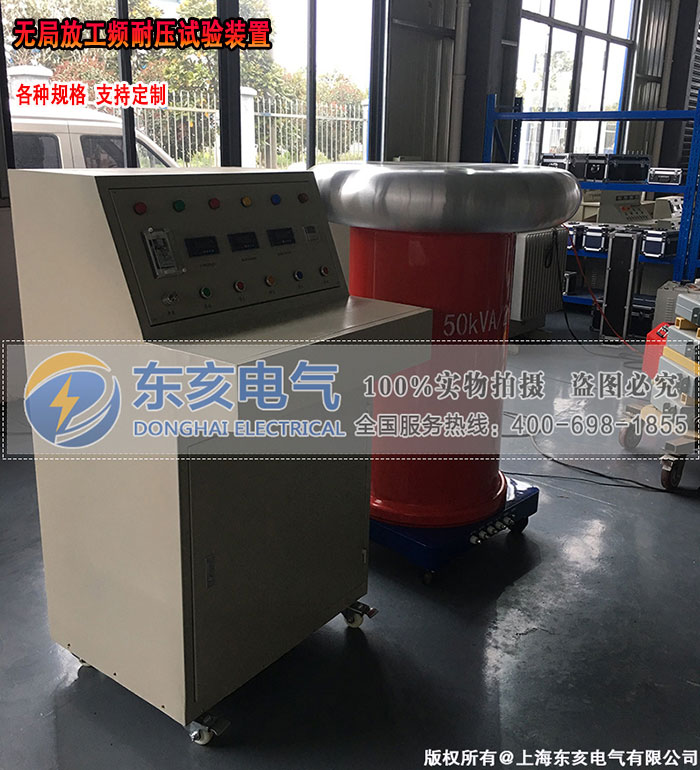

（八）、工频高电压试验控制台
工频高电压试验控制台与分压电容器，柱式调压器等组成整套试验设备的控制、测量和保护系统。通过操作指令完成对试品在规定条件下的全部试验程序，并且测量试品的电压、电流或其他参数，耐压延时可在0-99hr时间间隔范围内调节，配套的仪表测量精度误差小于±1%，保护系统可以对工频高压试验中出现的过载、过流、短路、闪络等异常状况进行有效的保护。
型号：YHXY-2003
额定容量：50kVA 额定电压：380V
